山科飛泰水柱法超聲波探傷設備適用于鋼管無損探傷檢測

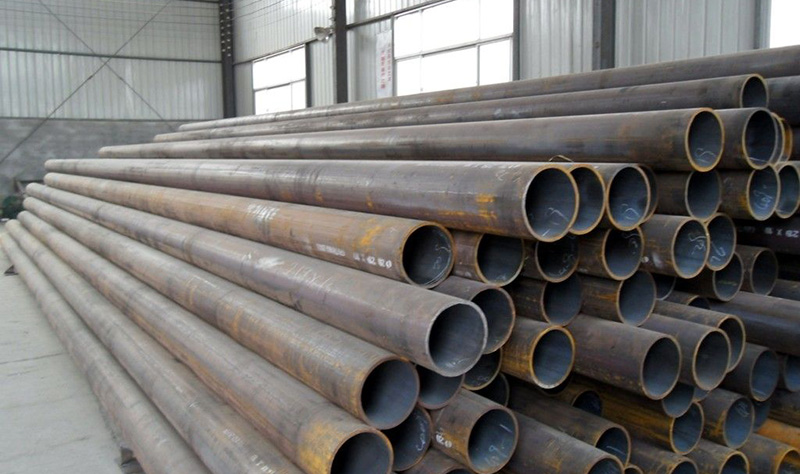

鋼管是一種很基礎的工業材料，廣泛用于能源、化工、建筑、交通、制造等行業，所以鋼管的質量對于很多行業來說都是非常重要的，一旦鋼管存在裂紋、氣孔、夾雜物等內部缺陷，在后續使用中會存在安全隱患，所以我們需要對鋼管進行探傷檢測以保證質量安全可靠。

山科飛泰水柱法超聲波探傷設備探傷原理

水柱法超聲波探傷設備的工作原理非常簡單，它以水柱作為耦合介質，巧妙地實現了超聲波在探頭與鋼管之間的高效傳輸。超聲探頭發射的超聲波為縱波，當這束縱波通過水柱，垂直噴射到鋼管表面時，由于水與鋼的聲阻抗差異，在水-鋼界面處會發生神奇的波型轉換，縱波順利轉換為橫波，并沿著鋼管壁向內部傳播。這是因?yàn)椋鶕?jù)聲學原理，當聲波從一種介質進入另一種介質時，入射角、折射角以及兩種介質的聲速決定了波型轉換的發生。在水柱法探傷中，經過精確計算和調試的入射角，使得縱波在水-鋼界面滿足產生橫波折射的條件。

當鋼管內部存在缺陷，如裂紋、氣孔等，橫波傳播路徑受阻，部分聲波會在缺陷處發生反射，反射波沿著原路返回，再次經過水-鋼界面轉換為縱波，最終被超聲探頭接收。探傷設備內部的信號處理系統對接收的回波信號進行快速、精準的分析處理，根據回波的時間、幅度、頻率等特征參數，便能精準判斷出缺陷在鋼管中的位置、大小及性質。

水柱法超聲波探傷設備各裝置的作用

超聲探頭：超聲探頭肩負著發射和接收超聲波的重任。它內部核心部件是壓電晶片，基于壓電效應原理，當對晶片施加電脈沖時，晶片會迅速振動產生超聲波；反之，當接收到反射回來的超聲波時，晶片又能將聲波振動轉換為電信號。

耦合水系統：這一系統是確保探傷穩定進行的 “潤滑劑”，主要由水箱、水泵、水管、噴嘴以及水過濾裝置等構成。水箱為循環水提供儲存空間，水泵提供穩定水壓，驅使水通過水管經噴嘴形成均勻、連續的水柱噴射到鋼管表面。水過濾裝置至關重要，能有效去除水中雜質、氣泡，避免其對超聲波傳播造成干擾，確保聲波傳輸?shù)募儍粜耘c穩定性，進而保障探傷精度。

機械傳動裝置：機械傳動裝置用于帶動超聲探頭或鋼管按照預定軌跡精準、穩定地移動，實現對鋼管的全面掃查。常見類型有旋轉輥道、直線導軌、探頭升降機構等。在檢測大口徑鋼管時，旋轉輥道驅動鋼管勻速旋轉，探頭沿直線導軌緩慢軸向移動，二者相互配合，確保鋼管壁每一處都能被超聲波覆蓋；對于小口徑鋼管，探頭升降機構可靈活調整探頭位置，使其緊密貼合鋼管表面，不錯過任何細微缺陷。

數據處理與顯示系統：可以將超聲主機傳來的探傷數據進行深度分析、整合，運用專業軟件算法生成直觀的探傷報告，報告涵蓋缺陷位置、大小、類型、數量等詳細信息；另一方面，通過高清顯示屏實時顯示探傷過程中的波形、參數、圖像等，讓操作人員能夠直觀了解鋼管內部狀況，便于實時監控檢測進度與質量。山科飛泰探傷設備還具備數據存儲、遠程傳輸功能，探傷數據可存儲在本地數據庫，方便后續追溯查詢，也能通過網絡遠程傳輸至質量管控中心，為企業生產決策提供有力依據。

水柱法超聲波探傷設備購買流程

超聲波自動探傷設備屬于非標定制產品，想要購買的客戶，可以到公司官網聯系我們，告知我們探傷的工件種類、工件的尺寸、探傷的速度、探傷其他需求，我們會根據客戶需求出一份探傷解決方案和報價，雙方協商滿意后簽訂合同。
